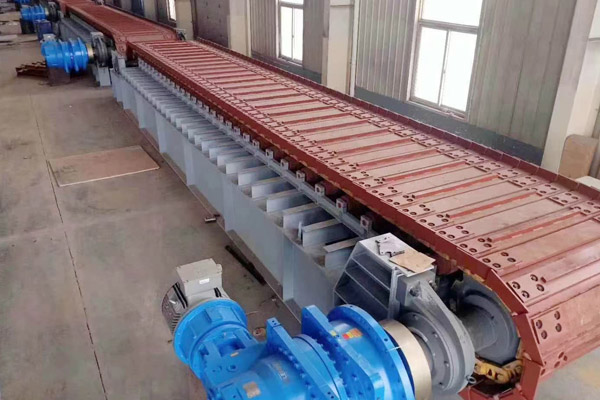

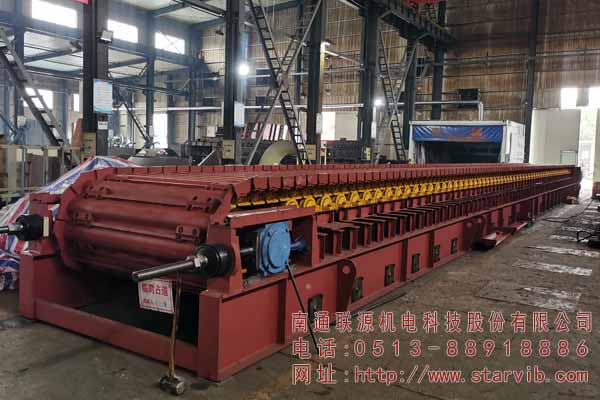

重型板式給料機簡介
重型板式給料機按重型設備設計，可用于沿水平或傾斜方向由儲倉向破碎機、輸送機或其它工作機械輸送各種塊狀或松散物料。為避免物料直接打擊到給料機上，要求料倉不出現卸空狀態。
重型板式給料機工作原理
重型板式給料機的運行部件中，輸送槽與牽引鏈條及承載機構分別相聯接。由電動機、減速器驅動含有齒槽結構的頭部鏈輪轉動，從而使與鏈輪相嚙合的牽引鏈條，牽引裝有物料的輸送槽向前運行。承載機構—牽引鏈在支重輪上行走，托輪托住輸送槽,承受了物料與運行構件的重量。由具有一定強度、剛度的機架承受全機重量，并通過機架傳向基礎。物料由位于尾部上方的儲倉內推落到輸送槽內，隨輸送槽向前運行至頭部罩殼的溜槽口卸出。
重型板式給料機的特點
- 重型板式給料機選用YVF2系列變頻調速電動機與行星齒輪減速機直聯減速傳動，簡化了結構，提高了傳動效率。
- 該板式給料機的主軸與軸承及鏈輪全部采用脹套及退卸套聯接，既可避免開鍵槽產生的應力，又方便裝卸和檢修。
- 主動鏈輪采用拆卸式推土機專用驅動輪齒塊，鏈條采用推土機專用履帶鏈，運行安全可靠，使用方便，鏈條不用頻繁注油。
- 鏈條及槽板的支承結構采用支重輪和托輪組合式滾輪支承結構，剛度大、耐沖擊、運行阻力小，受料段帶有緩沖裝置，能減緩物料對槽板的沖擊，延長槽板使用壽命。
- 尾部拉緊裝置設有彈簧裝置、滑動軸承座，能減緩鏈條沖擊載荷，延長鏈條使用壽命。
重型板式給料機的用途
重型板式給料機是運輸機械的輔助設備，該機在大型選礦廠破碎分級車間及水泥、建材等部門，作為料倉向初級破碎機連續和均勻給料之用，也可用于短距離輸送粒度與比重較大的物料。
